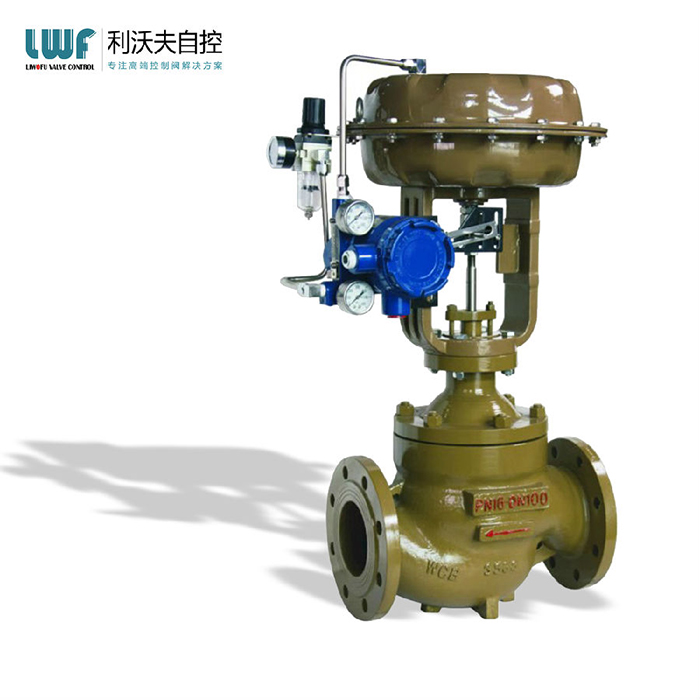

氣動調節閥工作原理

氣動調節閥使用壓縮空氣作為動力源，氣缸作為執行器，而閥則使用電動閥定位器，轉換器，電磁閥，保持閥和其他附件。驅動并實現開關量或比例調節。接收用于工業自動化控制系統的控制信號（流速，壓力，溫度和其他過程參數）以完成管道介質的調整。氣動調節閥的特點是控制簡單，響應速度快，本質安全，無需額外的防爆保護。

氣動調節閥通常包括連接，安裝和調試氣動執行器和控制閥。氣動執行器可分為單作用和雙作用。單作用執行器具有復位彈簧，而雙作用執行器則沒有。其中，如果閥門失去原點或突然失效，單作用執行器可以自動返回到閥門的初始打開或關閉狀態。氣動調節閥根據操作模式可分為常開和常閉兩種類型。氣動調節閥通常在執行器和閥的正反作用下打開和關閉。實現了組裝狀態結構的各種方法。

氣動式調節閥操作模式

空氣打開型（常閉型），當膜頭的氣壓升高時，閥沿增加的方向移動，當達到輸入氣壓的上限時，閥完全打開。..相反，當氣壓下降時，閥門沿關閉方向移動，當沒有空氣進入時，閥門完全關閉。排氣控制閥通常稱為故障關閉閥。

氣密型（常開型）操作方向與氣密型完全相反。當氣壓升高時，閥沿關閉方向移動；當氣壓下降或不降低時，閥沿打開方向移動或完全打開。關閉空氣的控制閥通常稱為故障打開閥。空氣的選擇基于過程生產的安全性。如果氣源已關閉，則將調節閥置于關閉或打開位置是安全的。

點擊查看：氣動調節閥說明書

氣動式調節閥的安裝原理

1、氣動調節閥的安裝位置必須距地面一定高度，并固定在閥的上方和下方，以方便拆卸和維修閥。需要空間。對于帶有氣動閥門定位器和手輪的調節閥，需要確保方便的操作，觀察和調節。

2、調節閥必須安裝在水平管道中并垂直于管道。通常，調節閥應支撐在閥下方，以確保穩定性和可靠性。在特殊情況下，如果調節閥需要水平安裝在垂直管道中，則還應支撐調節閥（小直徑調節閥除外）。安裝時請勿對調節閥施加壓力）。

3、控制閥的工作環境溫度必須為（-30%+60%）相對濕度95％到95％，相對濕度95％以下。

4、為防止閥的直管部分過短并影響流量特性，在調節閥前后需要長度為管徑（10D）十倍或更大的直管部分。

5、如果控制閥的口徑與過程管道的口徑不同，則需要使用減壓管進行連接。安裝小直徑調節閥時，可以進行螺紋連接。閥體上的流體方向箭頭必須與流體方向匹配。

6、設置旁通管。目的是方便切換或手動操作，并在不停止的情況下對調節閥進行大修。

7、在安裝調節閥之前，請完全清除管道中的灰塵和異物，例如焊渣。
