您當前的位置:首頁 / 產品展示 / 直行程調節閥 / ZJHP精小型單座調節閥
所屬分類： 直行程調節閥
浙江利沃夫自控閥門科技有限公司專業生產氣動單座調節閥、ZJHP精小型單座調節閥。精小型單座調節閥閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構與普通單座閥相比，具有體積小，重量輕，流量大等特點。
產品詳情

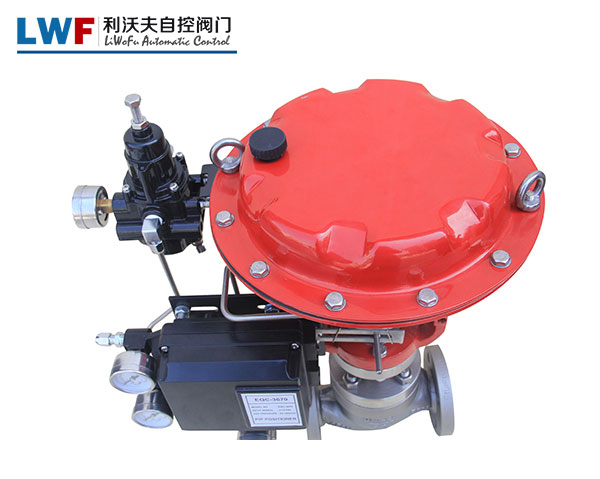

ZJHP精小型單座調節閥由氣動多彈簧薄膜執行機構和低流阻道通單座調節機構組成。閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構與普通單座閥相比，具有體積小，重量輕，流量大等特點。精小型單座調節閥適用于流量大、泄漏量要求嚴格的場合。
1、ZJHP精小型單座調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的（0-10mA ?DC或4-20mA ?DC）電流信號，由調節器將壓縮空氣，轉換成相對應的氣源壓力信號輸入輸出，（可實現分程控制段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數Jing確調節控制。
2、ZJHP精小型單座調節閥按作用模式可分；
正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），
反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），
3、ZJHP精小型單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用于允許泄漏小且閥前閥后壓差不大的工作場合。
5、通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比（對數）性、直線性、快開特性。
6、根據使用工況要求，閥芯可設計制作成；軟質密封結構（適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質）。
ZJHP精小型單座調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 17.6 | 275 | 440 | 690 | |
百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
執行機構 | 型號 | ZMX-2 | ZMX-3 | ZMX-4 | ZMX-5 | |||||||||||
很好面積cm2 | 280 | 400 | 630 | 1000 | ||||||||||||
行程mm | 10 | 16 | 25 | 40 | 60 | |||||||||||
彈簧范圍KPa | 氣關式：20~100，40~200，20~60；氣開式：20~100，40~200，80~240，60~100 | |||||||||||||||
流量特性 | 直線；等百分比 | |||||||||||||||
可調比 | R=50：1 | |||||||||||||||
公稱壓力Mpa | 1.6、4.0、6.4 | |||||||||||||||
上閥蓋型式 | 普通式（常溫型）； 熱片式（中溫型） | |||||||||||||||
介質溫度℃ | -40~250（常溫型）；-40~450（中溫型） | |||||||||||||||
法蘭標準 | JB79-59,密封面形式:PN16為光滑式;PN40、64為凹式 | |||||||||||||||
| 公稱通徑mm | DN15-DN300 | |||
| 材料代號 | C（WCB） | P（304） | R（316） | |
| 主要 零件 | 閥體、閥蓋 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304 | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管 | |||
| 墊片 | 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 | |||
| 上下膜蓋 | A3鋼板沖壓 | |||
| 波紋膜片 | 丁晴橡膠夾增強滌淪織物 | |||
| 彈簧 | 60Si2Mn | |||
| 推桿、襯套 | 2Cr13 | |||
| 軸套 | 聚氨酯（用于反作用） | |||
| 適用工況 | 適用介質 | 水蒸汽油品類氣液體 | 硝酸堿類腐蝕性氣液體 | 醋酸類等腐蝕性氣液體 |
| 常溫型 | -30～+250 F4：≤200℃ | -40～+250 F4：≤200℃ | -40～+250℃ F4：≤200℃ | |
| 高溫型 | -30～+450℃ | -40～+550℃ | -40～+550℃ | |
| 低溫型 | -40～-60℃、 -60～-100℃ | |||
| 項目 | 指標值 | 項目 | 指標值 | ||||
| 基本誤差% | 不帶定位器 | ±5.0 | 始 終 點 偏 差 % | 氣關 | 不帶定位器 | 始點 | ±5.0 |
| 帶定位器 | ±1.0 | 終點 | ±2.5 | ||||
| 回差% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
| 終點 | ±1.0 | ||||||
| 帶定位器 | ≤1.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | ||
| 終點 | ±5.0 | ||||||
| 死區% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | ||
| 終點 | ±1.0 | ||||||
| 帶定位器 | ≤0.4 | 允許泄漏量L/h | 1×10-4×閥額定容量 | ||||
| 額定行程偏差% | ±2.5 | ||||||
注：本產品執行GB/T4213-92國家標準。
